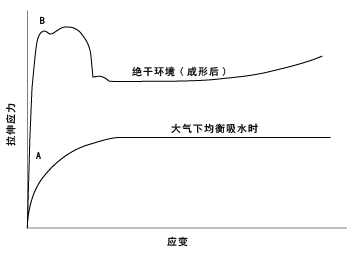

圖1.尼龍拉伸應力-應變曲線

一般，拉伸特性由應力-應變曲線（S-S曲線）所表示。圖1所示的是非強化尼龍極度干燥狀況的情況下和大氣壓平衡的吸水情況下的代表性拉伸應力-應變曲線。從此圖可以看出，吸濕后的應變-應變曲線會變成一條光滑的曲線。但是，一旦突破屈服點（圖1的B點）后，會發生所謂的“縮頸”現象，尼龍材料急速伸長。實際設計時，將屈服應力與安全率的比值作為安全容許應力使用，尼龍上的安全率一般設定在3～8的情況較多。運用玻璃纖維作為強化填充物被強化的尼龍就不會產生“縮頸”現象，而是變脆和斷裂。拉伸強度是由屈服狀態下的材料的屈服應力，脆性損傷狀態下的材料的斷裂應力所表示。

材料的易變形程度的標準由拉伸模量所表示，圖1對應的是應力-應變曲線的比例限度（到A點的直線部分）的斜率。現在，讓我們試著求出在大氣中的平衡吸水率（2.5%）下的尼龍66的拉伸模量，比例限度值0.5%的對應應力為7.5MPa，

拉伸模量=應力/應變=7.5MPa/0.005=1500MPa=1.5GPa。同樣的，求出大氣平衡的吸水情況下的尼龍6，尼龍610的拉伸模量，分別為1.1GPa、1.2GPa。

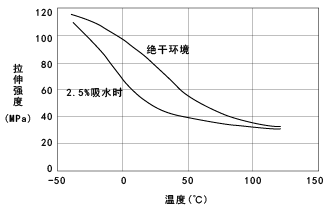

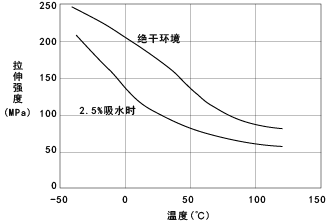

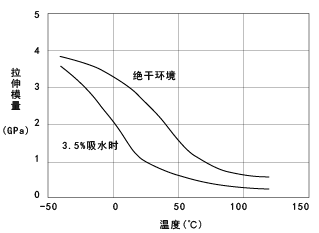

尼龍的拉伸特性溫度依賴性極大，伴隨著溫度的上升拉伸強度，拉伸拉伸模量會同時下降。而且，因吸水產生的模量下降，如同溫度依賴性的曲線在低溫值處會產生變化軌跡所示。代表性的等級尼龍，拉伸強度的溫度依賴性詳見圖2～5，拉升模量的溫度依賴性詳見圖6～7。

圖8. 3處彎曲試驗

彎曲特性通常如圖8所示三點彎曲試驗進行評價是一般的做法，作為測試指標的有彎曲強度，彎曲斷裂形變度，彎曲模量等。

• b:試驗切片的寬度

• h:試驗切片的厚度

• L:支點間的距離

• W:負荷

• δ:撓度

測試時，應力 δ 與應變 ε 為:
σ=(3L/2bh2)·W???(a)
ε=(6h/L2)·δ???(b)

將斷裂時的負荷帶入(a)式后可決定彎曲強度，測試點的撓度帶入(b)式后，可得出彎曲斷裂形變度。
彎曲拉伸模量代入負荷-撓度曲線的直線部分的一點上的負荷和撓度，由(c)式所得出的。

彎曲拉伸模量=σ/ε=(L3/4bh3)·(W/δ)???(c)

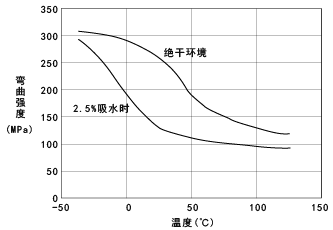

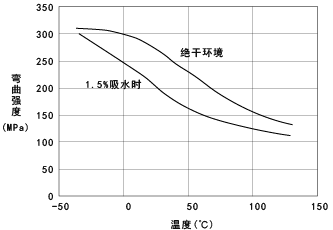

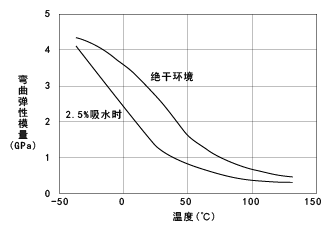

彎曲特性也與拉伸特性相同，需要由溫度，吸水率依賴性來表示。關于代表性等級的尼龍，其彎曲強度的溫度依賴性和彎曲模量的溫度依賴性由圖9～12，圖13～16表示。

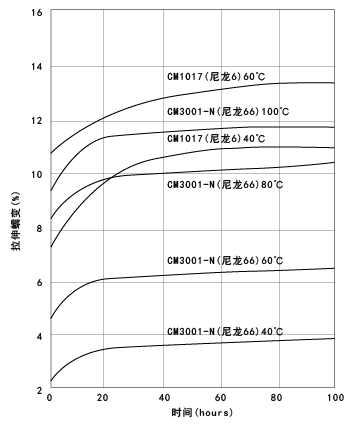

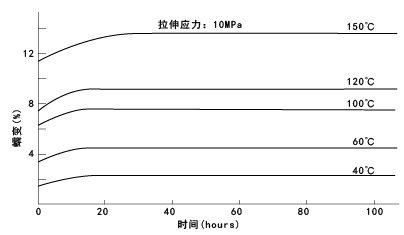

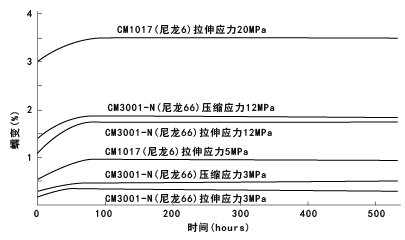

圖22 CM1017，CM3001-N的表觀模量系數

實際設計情況下，為了估算變形量易會被用到的就是表觀模量，即為經過一定時間的拉伸模量。圖22顯示了室溫下的CM1017(尼龍6)和CM3001-N(尼龍66)的表面拉伸力。基于此將可以求出CM3001-N(尼龍66)在應力20MPa下的經1年后的變形量。

圖22中可以得到1年后(8,760小時候)表觀模量是0.66GPa，那1年后的變形量為

變形量=20MPa/0.66GPa≒0.003=3%

可是，表觀模量可適應的應力范圍為，室溫下，CM1017(尼龍6)是20MPa以下，CM3001-N(尼龍66)是22MPa以下。
