POM（聚甲醛）（賽鋼~特靈）
英文名稱：Polyoxymethylene(Polyformaldehyde)
POM（聚甲醛樹脂）定義：聚甲醛是一種沒有側(cè)鏈、高密度、高結(jié)晶性的線型聚合物。按其分子鏈中化學(xué)結(jié)構(gòu)的不同，可分為均聚甲醛和共聚甲醛兩種。兩者的重要區(qū)別是：均聚甲醛密度、結(jié)晶度、熔點(diǎn)都高，但熱穩(wěn)定性差，加工溫度范圍窄（約10℃），對酸堿穩(wěn)定性略低；而共聚甲醛密度、結(jié)晶度、熔點(diǎn)、強(qiáng)度都較低，但熱穩(wěn)定性好，不易分解，加工溫度范圍寬（約50℃），對酸堿穩(wěn)定性較好。是具有優(yōu)異的綜合性能的工程塑料。有良好的物理、機(jī)械和化學(xué)性能，尤其是有優(yōu)異的耐摩擦性能。俗稱賽鋼或奪鋼，為第三大通用工程塑料。 適于制作減磨耐磨零件，傳動零件，以及化工，儀表等零件。

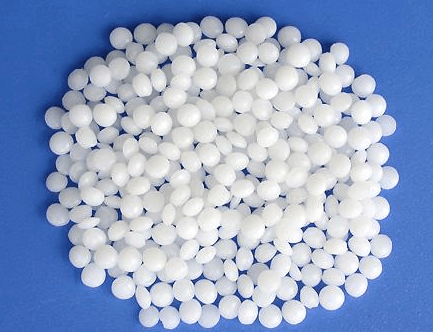

合成樹脂中的一種，又名聚甲醛樹脂、POM塑料、賽鋼料等；是一種白色或黑色塑料顆粒，具有高硬度、高鋼性、高耐磨的特性。主要用于齒輪，軸承，汽車零部件、機(jī)床、儀表內(nèi)件等起骨架作用的產(chǎn)品。

特點(diǎn)：
（1）POM加工前可不用干燥,最好在加工過程中進(jìn)行預(yù)熱(80℃左右),對產(chǎn)品尺寸的穩(wěn)定性有好處.
（2） POM的加工溫度很窄(0～215℃),在炮筒內(nèi)停留時間稍長或溫度超過220℃時就會分解,產(chǎn)生刺激性強(qiáng)的甲醛氣體.
（3） POM料注塑時保壓壓力要較大(與注射壓力相近),以減少壓力降.螺桿轉(zhuǎn)速不能過高,殘量要少;
（4） POM產(chǎn)品收縮率較大,易產(chǎn)生縮水或變形.POM比熱大,模溫高(80～100℃),產(chǎn)品脫模時很燙,需防止?fàn)C傷手指.
（5） POM宜在“中壓、中速、低料溫、較高模溫”的條件下成型加工,精密制品成型時需用控制模溫
（6）具高機(jī)械強(qiáng)度和剛性
（7）最高的疲勞強(qiáng)度
（8）環(huán)境抵抗性、耐有機(jī)溶劑性佳
（9）耐反覆沖擊性強(qiáng),良好的電氣性質(zhì),復(fù)原性良好,具自已潤滑性、耐磨性良好,尺寸安定性優(yōu).
一般性能：
聚甲醛是一種表面光滑、有光澤的硬而致密的材料，淡黃或白色，薄壁部分呈半透明。燃燒特性為容易燃燒，離火后繼續(xù)燃燒，火焰上端呈黃色，下端呈藍(lán)色，發(fā)生熔融滴落，有強(qiáng)烈的刺激性甲醛味、魚腥臭。聚甲醛為白色粉末，一般不透明，著色性好， 比重1.41-1.43克/立方厘米，成型收縮率1.2-3.0%，成型溫度170-200℃ ，干燥條件80-90℃ 2小時。POM的長期耐熱性能不高，但短期可達(dá)到160℃，其中均聚POM短期耐熱比共聚POM高10℃以上，但長期耐熱共聚POM反而比均聚POM高10℃左右。可在-40℃～100℃溫度范圍內(nèi)長期使用。POM極易分解，分解溫度為240度。分解時有刺激性和腐蝕性氣體發(fā)生，故模具鋼材宜選用耐腐蝕性的材料制作。
（1）POM是結(jié)晶型塑料,密度為1.42g/cm3,它的鋼性很好,俗稱“賽鋼”.
（2）它具有耐疲勞、耐蠕變、耐磨、耐熱、耐沖擊等優(yōu)良的性能,且摩擦系數(shù)小,自潤滑性好.
（3）POM不易吸濕,吸水率為0.22～0.25%,在潮濕的環(huán)境中尺寸穩(wěn)定性好,其收縮率為2.1%(較大),注塑時尺寸較難控制,熱變形溫度為172℃,聚甲醛有均聚甲醛兩種,性能不同(均聚甲醛耐溫性好一點(diǎn)).
力學(xué)性能：
POM強(qiáng)度、剛度高，彈性好，減磨耐磨性好。其力學(xué)性能優(yōu)異，比強(qiáng)度可達(dá)50.5MPa，比剛度可達(dá)2650MPa，與金屬十分接近。POM的力學(xué)性能隨溫度變化小，共聚POM比均聚POM的變化稍大一點(diǎn)。POM的沖擊強(qiáng)度較高，但常規(guī)沖擊不及ABS和PC；POM對缺口敏感，有缺口可使沖擊強(qiáng)度下降90%之多。POM的疲勞強(qiáng)度十分突出，10交變載荷作用后，疲勞強(qiáng)度可達(dá)35MPa，而PA和PC僅為28MPa。POM的蠕變性與PA相似，在20℃、21MPa、3000h時僅為2.3%，而且受溫度的影響很小。POM的摩擦因數(shù)小，耐磨性好（POM>PA66>PA6>ABS>HPVC>PS>PC），極限PV值很大，自潤滑性好。POM制品對磨時，高載荷作用時易產(chǎn)生類似尖叫的噪聲。
電學(xué)性能：
POM的電絕緣性較好，幾乎不受溫度和濕度的影響；介電常數(shù)和介電損耗在很寬的溫度、濕度和頻率范圍內(nèi)變化很小；耐電弧性極好，并可在高溫下保持。POM的介電強(qiáng)度與厚度有關(guān)，厚度0.127mm時為82.7kV/mm，厚度為1.88mm時為23.6kV/mm。
環(huán)境性能
POM不耐強(qiáng)堿和氧化劑，對烯酸及弱酸有一定的穩(wěn)定性。POM的耐溶劑性良好，可耐烴類、醇類、醛類、醚類、汽油、潤滑油及弱堿等，并可在高溫下保持相當(dāng)?shù)幕瘜W(xué)穩(wěn)定性。吸水性小，尺寸穩(wěn)定性好。
POM的耐候性不好，長期在紫外線作用下，力學(xué)性能下降，表面發(fā)生粉化和龜裂。
成形性
結(jié)晶料,熔融范圍窄，熔融和凝固快，料溫稍低于熔融溫度即發(fā)生結(jié)晶。流動性中等。吸濕小，可不經(jīng)干燥處理。
改性POM聚甲醛性能：
⒈增強(qiáng)POM
主要增強(qiáng)材料為玻璃纖維、玻璃球或碳纖維等，并且玻璃纖維最常用，增強(qiáng)后的力學(xué)性能可提高2～3倍，熱變形溫度提高50℃以上。
⒉高潤滑POM
在POM中加入石墨、F4、二硫化鉬、潤滑油及低分子量PE等，可提高其潤滑性能。例如，在POM中加入5份F4，可降低摩擦因數(shù)60%，耐磨性提高1～2倍。再如，在POM中加入液體潤滑油，可大幅度提高耐磨性和極限PV值。為提高由油的分散效果，需加入炭黑、氫氧化鋁硫酸鋇、乙丙橡膠等吸油載體。加入5%油POM的摩擦性提高72%，極限PV值可達(dá)3.9MPa·m/s（純POM為0.213MPa·m/s），為其他工程塑料的3～20倍。
[ 均聚物和共聚物 ]
正如前面提到的，聚甲醛（POM）可以是均聚物或共聚物。其均聚物的主鏈僅由碳-氧單鍵構(gòu)成，而共聚物的主鏈同時還包括碳-碳單鍵。
均聚物化學(xué)結(jié)構(gòu)式共聚物化學(xué)結(jié)構(gòu)式
分子結(jié)構(gòu)上的差別使得均聚物和共聚物具有不同的性質(zhì)和功能。
1、共聚物的熱穩(wěn)定性優(yōu)于均聚物。
1) 因此，在模塑過程中，由于降解很慢，該共聚物顏色變化更小，排放的氣體更少，并且可以適用于更寬的成型溫度窗口。
2) 在高的溫度下，該共聚物具備良好的耐熱水、堿和油的能力。
2、和均聚物相比，共聚物的化學(xué)結(jié)構(gòu)使得其具有略低的結(jié)晶度。
1) 因此，其強(qiáng)度和剛性都較低，但柔軟性極好。
2) 此外，由于其熔點(diǎn)和熱形變溫度也略低10℃，在實(shí)際應(yīng)用時的耐熱溫度并沒有明顯區(qū)別。


可代替大部分有色金屬、汽車、機(jī)床、儀表內(nèi)件、軸承、緊固件、齒輪、彈簧片、管道、運(yùn)輸帶配件、電水煲、泵殼、瀝水器、水龍頭等.
主要以在齒輪、螺絲及軸承等機(jī)械零件方面的應(yīng)用為中心。應(yīng)用在DVD播放器、Blu-ray 光盤播放器等AV機(jī)器；打印機(jī)、復(fù)印機(jī)等OA機(jī)器；洗衣機(jī)、冰箱、剃須刀等家用電器；油箱蓋、燃料油泵、安全帶零部件以及汽車內(nèi)飾用品等汽車零部件上。還應(yīng)用在窗框及百葉窗零部件等住宅相關(guān)領(lǐng)域及最新的游戲機(jī)等方面。
